Die PA 110 H ist eine kompakte Bassreflexbox mit sehr linearem Frequenzgang und Hifi-Charakteristik.
Sie ist bestückt mit dem Tieftöner PAW 25 – 8 Ohm und dem DR 45 N welcher zusammen mit dem HT 21

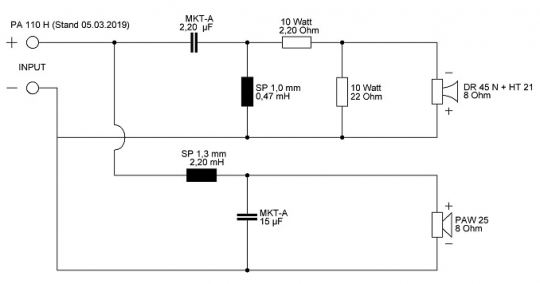

einen sehr belastbaren Hochtöner abgibt. Getrennt werden die beidem Treiber bei ca. 1600 Hz.
Die Nennbelastbarkeit
der Box beträgt 250 W. Dieser Wert wird nach DIN mit einem permanenten
Rauschsignal ermittelt. Allerdings ist das Ergebnis wenig praxisgerecht,
da die Musik aus vielen Impulsen
besteht. Der Effektivwert, der etwas über die Erwärmung der Schwingspule aussagt, ist bei einem Musiksignal
wesentlich geringer.
Bestückungsliste für 1 Box:
Der Bausatz enthält alle in dieser Bestückungsliste aufgeführten Bauteile, jedoch kein Gehäuse
Dämpfungsmaterial Polyesterwolle 1 Btl.
Schrauben (Zylinderkopf) 5 x 30 mm 16 St.
Schrauben (Senkkopf) 3,5 x 25 mm 4 St.
Technische Daten:
| Nennbelastbarkeit |
250 W |
|---|
| Musikbelastbarkeit |
500 W |
| Nennimpedanz Z |
8 Ohm |
| Übertragungsbereich (-10 dB) |
55 - 20000 Hz |
| (fu: untere Grenzfrequenz abhängig vom Gehäuse) |
55 Hz |
| Mittlerer Schalldruckpegel |
92 dB |
| Trennfrequenz |
1700 Hz |
| Gehäuseprinzip |
Bassreflex |
| Nettovolumen |
40 l |
| Außenmaß Höhe |
610 mm |
| Außenmaß Breite |
330 mm |
| Außenmaß Tiefe |
305 mm |
Aufbau:
Für den häufigen Transport ist es vorteilhaft, für das Gehäuse Multiplex mit einer Stärke von nur 16 mm zu
verwenden. Dadurch wird das Gehäuse
sehr leicht, und es steckt auch heftige Stöße problemlos weg. Als
Oberfläche bietet sich Strukturlack an. Stapelecken sind sehr praktisch
beim Einsatz mehrerer Boxen und
schützen außerdem die Ecken. In der
Zeichnung wurde die Anschlussdose ST 77
vorgesehen. Professioneller
ist jedoch eine Anschlussplatte mit
Speakon-Buchsen. Selbstverständlich sind Tragegriffe in den
Seitenwänden
bei häufigen Transporten unverzichtbar, wie auch am Boden ein Flansch
zur Aufnahme eines
Stativs. Die Schallwand
ist 35 mm zurückversetzt, um die Lautsprecher zu schützen. Zusätzlich
kann derTieftöner
noch mit einem Gitter versehen werden (das Gitter wie
auch das erwähnte Zubehör ist im Musiker-oder Versandhandel
erhältlich).
